● קוטר סיבובי מקסימלי על המיטה: 560 מ"מ
● קוטר החלקה מקסימלי של לוח ההחלקה הרוחבי: 260 מ"מ
● אורך עיבוד מרבי: 800 מ"מ
● קוטר עיבוד שבבי מרבי (דיסק): 440 מ"מ
● המהירות המרבית של הציר הראשי: 3000 סל"ד

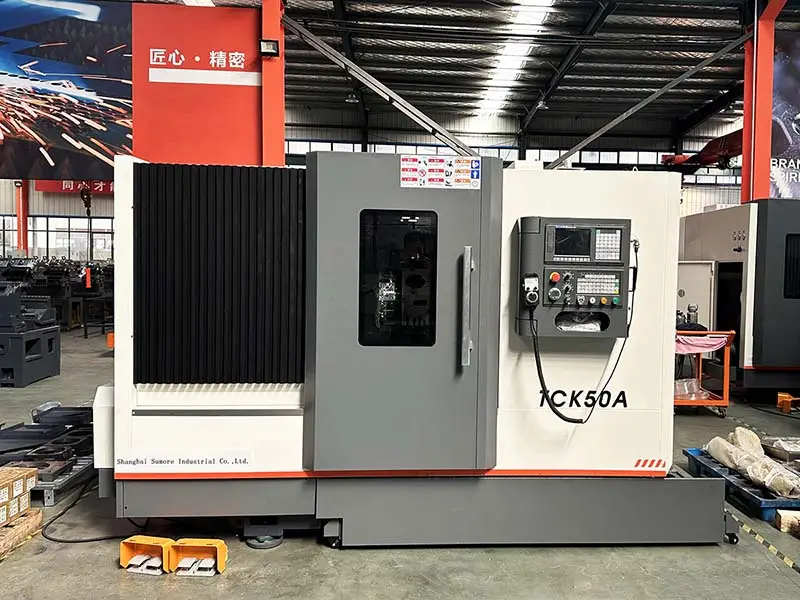

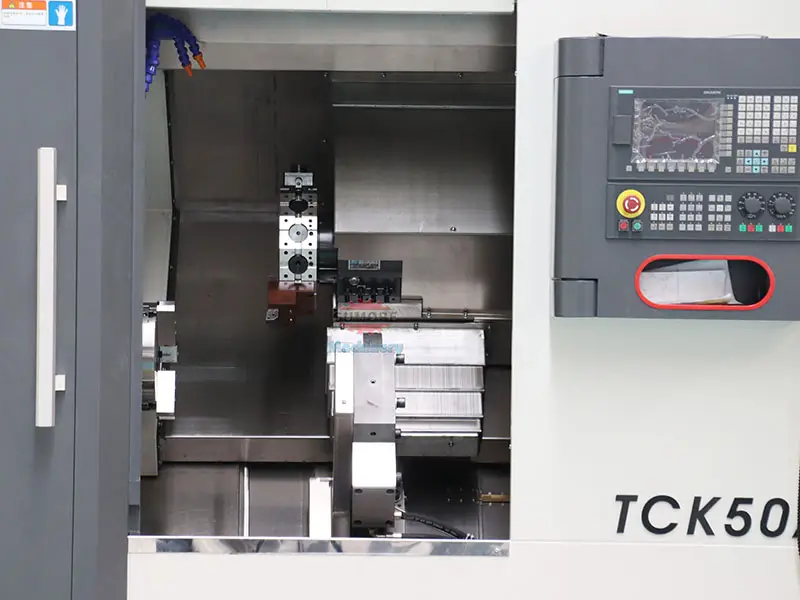

סדרת מכונות TCK זו היא מוצר הייצוא הנמכר ביותר של החברה, בעלת מבנה קומפקטי, מראה יפהפה, מומנט ציר גדול, קשיחות גבוהה, ביצועים יציבים ואמינים, ושימור דיוק מעולה.
● מאמץ מבנה גוף מיטה משופע כולל של 45°, מצויד במסילת הנחיה ישרה מתגלגלת מטייוואן בעלת טעינה מוקדמת בדיוק גבוה. לכלי המכונה דיוק מיקום גבוה, פריקת פסולת חלקה, מתאים לעיבוד במהירות גבוהה ודיוק גבוה.
● מאמץ קבוצת מיסבי ציר מדויקת עם הרכבה מדויקת ובדיקת איזון דינמית כדי להבטיח דיוק ציר גבוה, רעש נמוך וקשיחות חזקה.

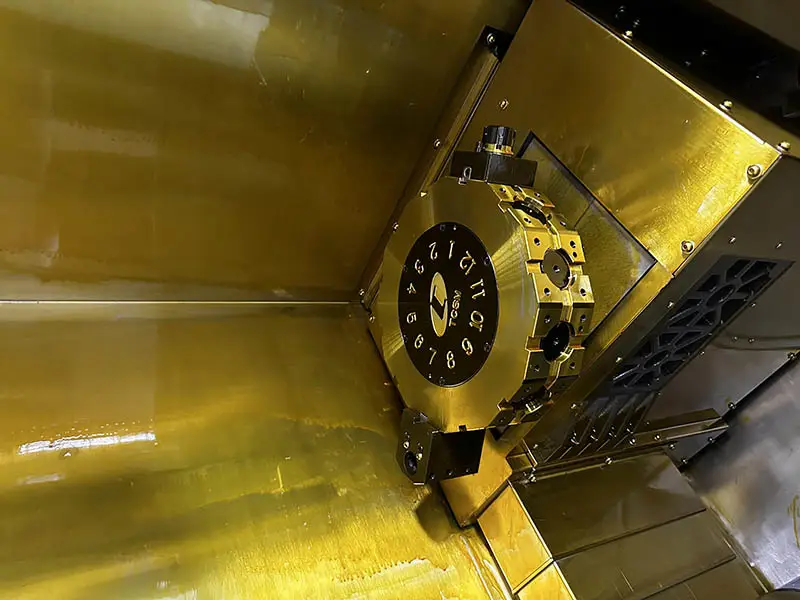

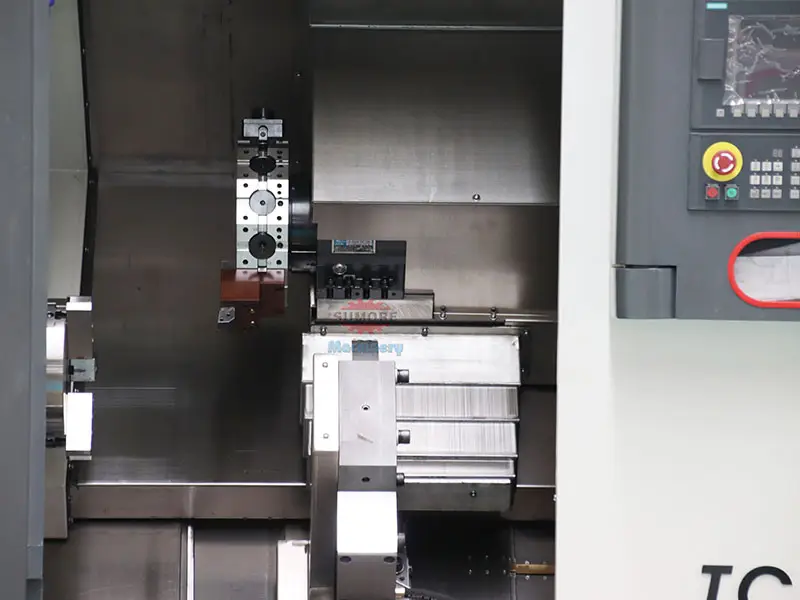

● בחירת מצב מגדל הסכינים, מהירות החלפת סכינים מהירה ודיוק מיקום גבוה.
● בהזנה בכיווני X ו-Z, מנוע הסרוו מחובר ישירות לחוט באמצעות צימוד אלסטי בעל מומנט גדול ואינרציה נמוכה כדי להבטיח דיוק מיקום ודיוק מיקום חוזר.
● מאמץ מכשיר שימון אוטומטי מרכזי מתקדם, שימון אוטומטי לסירוגין קבוע וכמותי, עבודה יציבה ואמינה.

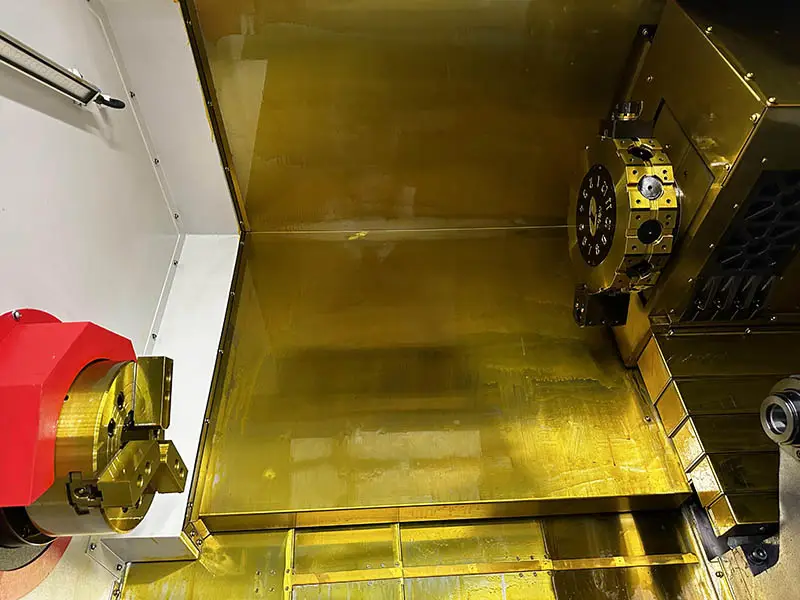

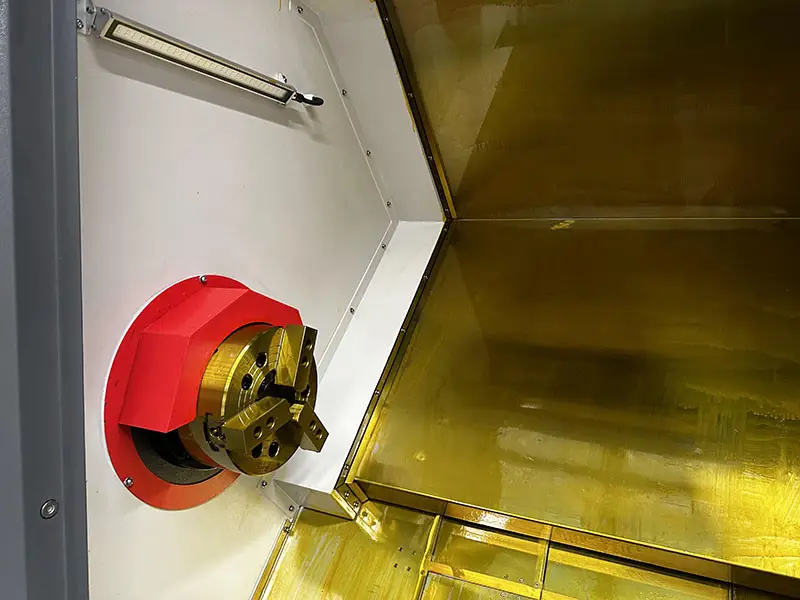

● השתמשו בצ'אק ההידראולי הביתי.
● מושב הזנב ההידראולי מעובד על ידי כוונון הידראולי והרמת בוכנה הידראולית.
| דגם כלי מכונה | יחידה | TCK50Ax500 | TCK50Ax800 | TCK50Ax1500 |
| קוטר סיבובי מקסימלי על המיטה | mm | 560 | 560 | 560 |
| קוטר החלקה מקסימלי של לוח ההחלקה הרוחבי | mm | 260 | 260 | 260 |
| אורך עיבוד מקסימלי | mm | 500 | 800 | 1500 |
| קוטר עיבוד שבבי מקסימלי (דיסק) | mm | 400 | 440 | 440 |
| מפרט לוחית כרטיס סטנדרטית | אִינְטשׁ | 10Inch | 10 אינץ | 10 אינץ |
| מסלול ציר X מקסימלי | mm | 240 | 260 | 260 |
| נסיעה מקסימלית על ציר Z | mm | 540 | 900 | 900 |
| המהירות המרבית של הציר הראשי | סל"ד | 3000 סל"ד | 3000 סל"ד | 3000 סל"ד |
| סדרת מהירות משתנה של ציר | מהירות משתנה אינסופית | מהירות משתנה אינסופית | מהירות משתנה אינסופית | |
| קוד קצה הציר הראשי | A2-6 | A2-8 | A2-8 | |
| ציר דרך החור | mm | 66 | 86 | 86 |
| הצינור דרך החור | mm | 55 | 75 | 75 |
| מהירות תנועה מהירה | מ '/ דקה | X:18 Z:18 | X:18 Z:18 | X:18 Z:18 |
| חתוך לתוך תן מהירות | mm / min | 1-15000 | 1-15000 | 1-15000 |
| מומנט X / Z לכיוון המנוע | NM | 10 / 10 (כיוון X עם נעילה) | 10 / 10 (כיוון X עם נעילה) | 10 / 10 (כיוון X עם נעילת אחיזה) |
| כוח מנוע הציר | KW | 11 | 15 | 15 |
| תחנת מגדל סכינים שוכבת | 8 | 8 | 8 | |
| גודל גוף הסכין | mm | 2525 ' | 2525 ' | 2525 ' |
| קוטר קידוח מקסימלי | mm | 40 | 40 | 40 |
| קוטר השרוול | mm | 70 | 90 | 90 |
| מכת שרוול | mm | 80 | 80 | 80 |
| חור חרוט שרוול מושב הזנב | מוס 5 # | מוס 5 # | מוס 5 # | |
| נסיעה מקסימלית למושב האחורי | mm | 450 | 750 | 750 |
| קיבולת אספקת החשמל הכוללת | KVA | 18 | 18 | 18 |
| קיבולת המיכל לחתוך | L | 100 | 90 | 90 |
| מידות כוללות (אורך x רוחב x גובה) | mm | 2600 * 1850 * 2000 | 3250 * 1860 * 2000 | 3950 * 1860 * 2000 |
| משקל המכונה | KG | 3000 | 4000 | 5500 |
