● קוטר סיבובי מקסימלי על המיטה: 560 מ"מ
● קוטר החלקה מקסימלי של לוח ההחלקה הרוחבי: 260 מ"מ
● אורך עיבוד מרבי: 500 מ"מ
● קוטר עיבוד שבבי מרבי (דיסק): 400 מ"מ
● המהירות המרבית של הציר הראשי: 3000 סל"ד

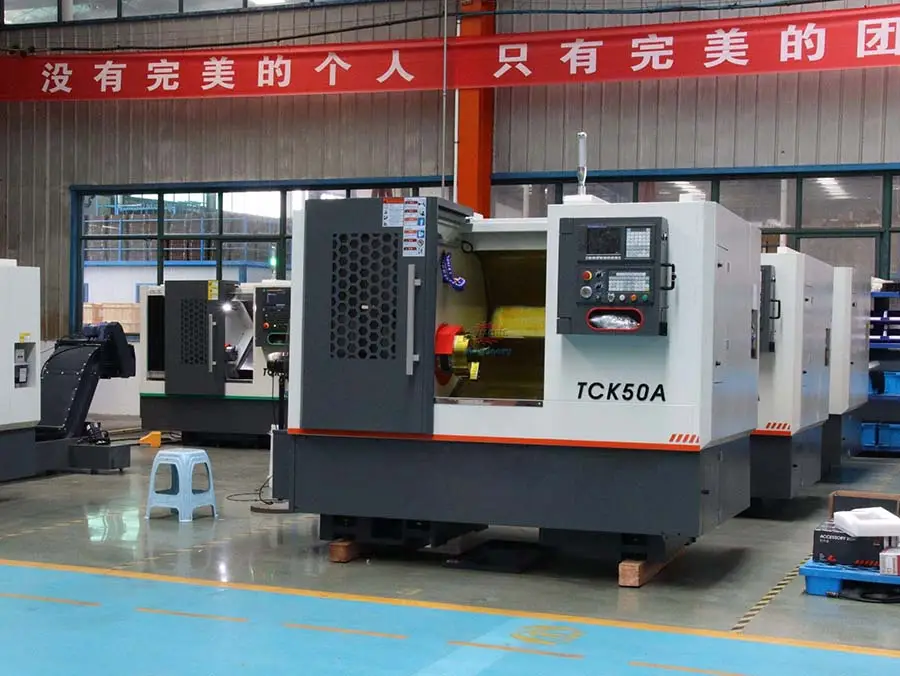

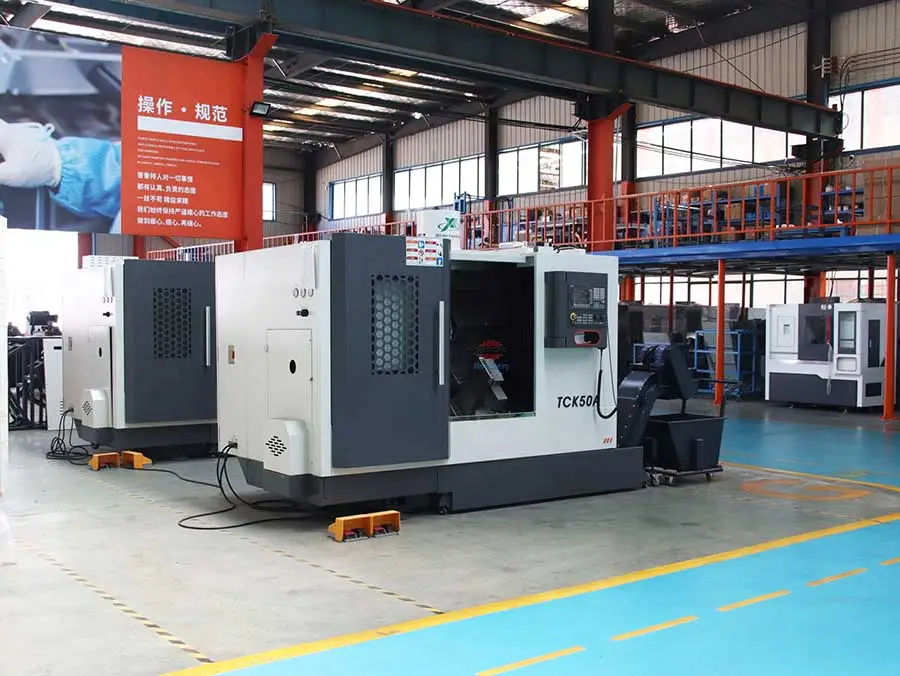

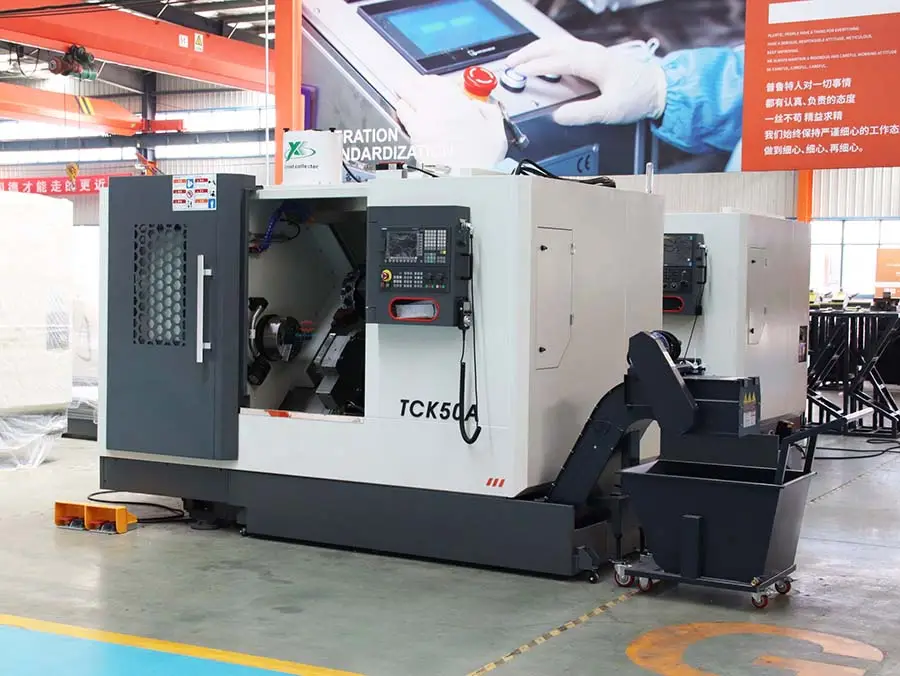

סדרת מכונות TCK זו היא מוצר הייצוא הנמכר ביותר של החברה, בעלת מבנה קומפקטי, מראה יפהפה, מומנט ציר גדול, קשיחות גבוהה, ביצועים יציבים ואמינים, ושימור דיוק מעולה.
● מאמץ מבנה גוף מיטה משופע כולל של 30°, מצויד במסילת הנחיה ישרה מתגלגלת מטייוואן בעלת טעינה מוקדמת בדיוק גבוה. לכלי המכונה דיוק מיקום גבוה, פריקת פסולת חלקה, מתאים לעיבוד במהירות גבוהה ודיוק גבוה.
● מאמץ קבוצת מיסבים ציר מדויקת, הרכבה מדויקת ובדיקת איזון דינמית כדי להבטיח דיוק ציר גבוה, רעש נמוך וקשיחות חזקה.
● מאמץ מצב מגדל סכינים, מהירות החלפת סכינים מהירה ודיוק מיקום גבוה.
● עבור הזנה בכיוון X ו-Z, מנוע הסרוו מחובר ישירות לחוט באמצעות צימוד אלסטי בעל מומנט גדול ואינרציה נמוכה כדי להבטיח דיוק מיקום ודיוק מיקום חוזר. 5. מאמץ התקן שימון אוטומטי מרכזי מתקדם, שימון אוטומטי לסירוגין קבוע וכמותי, עבודה יציבה ואמינה.

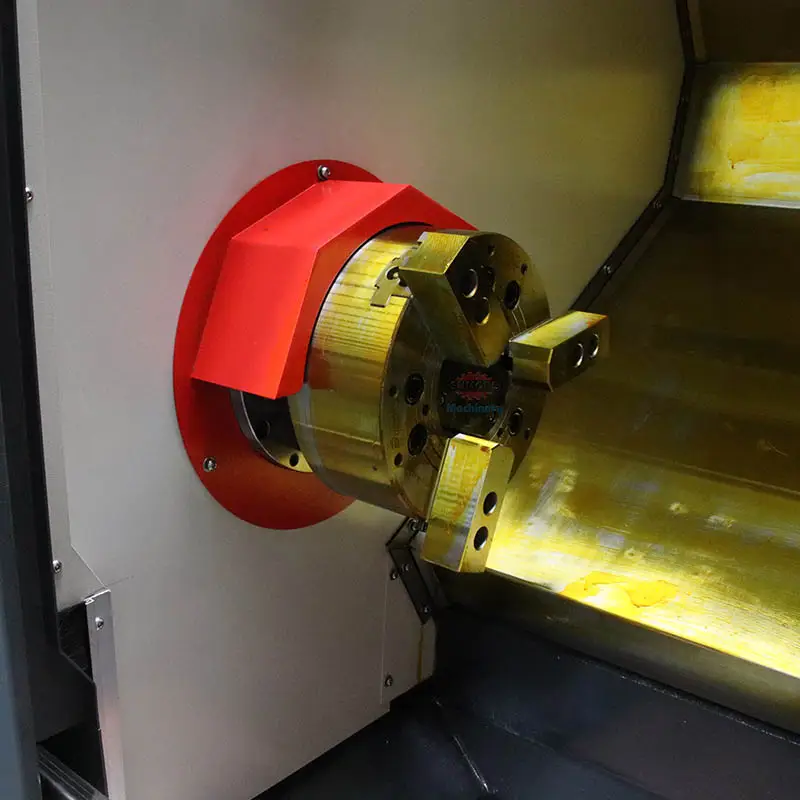

● משתמש בדיסק הידראולי ביתי.

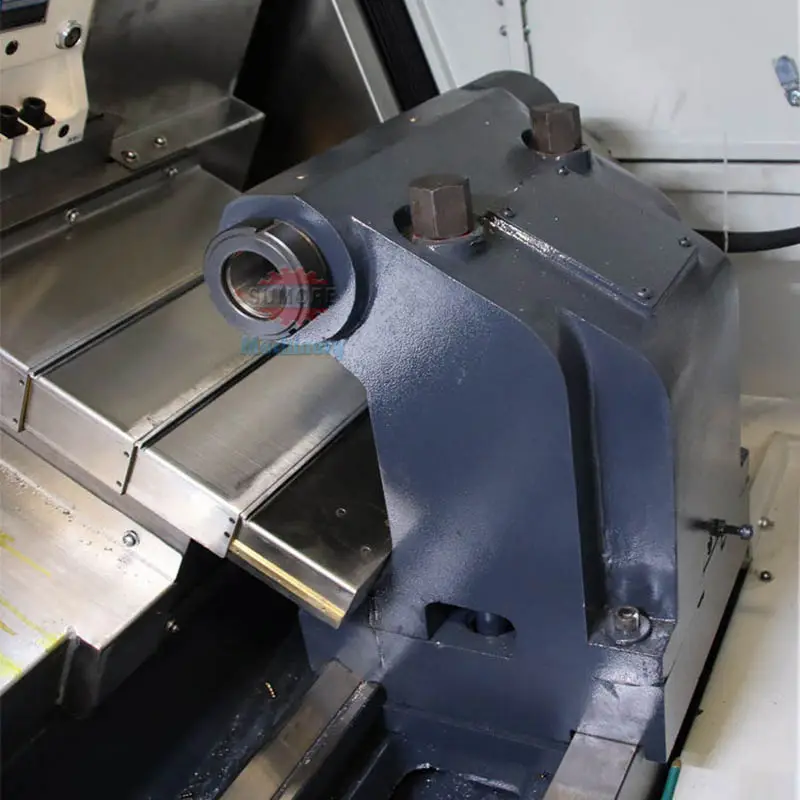

● מושב הזנב ההידראולי מעובד על ידי כוונון ידני של הנעילה וחלקי העבודה העליונים של הבוכנה ההידראולית
| דגם כלי מכונה | יחידה | TCK50Ax500 | TCK50Ax800 | TCK50Ax1500 |
| קוטר סיבובי מקסימלי על המיטה | mm | 560 | 560 | 560 |
| קוטר החלקה מקסימלי של לוח ההחלקה הרוחבי | mm | 260 | 260 | 260 |
| אורך עיבוד מקסימלי | mm | 500 | 800 | 1500 |
| קוטר עיבוד שבבי מקסימלי (דיסק) | mm | 400 | 440 | 440 |
| מפרט לוחית כרטיס סטנדרטית | אִינְטשׁ | 10Inch | 10 אינץ | 10 אינץ |
| מסלול ציר X מקסימלי | mm | 240 | 260 | 260 |
| נסיעה מקסימלית על ציר Z | mm | 540 | 900 | 900 |
| המהירות המרבית של הציר הראשי | סל"ד | 3000 סל"ד | 3000 סל"ד | 3000 סל"ד |
| סדרת מהירות משתנה של ציר | מהירות משתנה אינסופית | מהירות משתנה אינסופית | מהירות משתנה אינסופית | |
| קוד קצה הציר הראשי | A2-6 | A2-8 | A2-8 | |
| ציר דרך החור | mm | 66 | 86 | 86 |
| הצינור דרך החור | mm | 55 | 75 | 75 |
| מהירות תנועה מהירה | מ '/ דקה | X:18 Z:18 | X:18 Z:18 | X:18 Z:18 |
| חתוך לתוך תן מהירות | mm / min | 1-15000 | 1-15000 | 1-15000 |
| מומנט X / Z לכיוון המנוע | NM | 10 / 10 (כיוון X עם נעילה) | 10 / 10 (כיוון X עם נעילה) | 10 / 10 (כיוון X עם נעילת אחיזה) |
| כוח מנוע הציר | KW | 11 | 15 | 15 |
| תחנת מגדל סכינים שוכבת | 8 | 8 | 8 | |
| גודל גוף הסכין | mm | 2525 ' | 2525 ' | 2525 ' |
| קוטר קידוח מקסימלי | mm | 40 | 40 | 40 |
| קוטר השרוול | mm | 70 | 90 | 90 |
| מכת שרוול | mm | 80 | 80 | 80 |
| חור חרוט שרוול מושב הזנב | מוס 5 # | מוס 5 # | מוס 5 # | |
| נסיעה מקסימלית למושב האחורי | mm | 450 | 750 | 750 |
| קיבולת אספקת החשמל הכוללת | KVA | 18 | 18 | 18 |
| קיבולת המיכל לחתוך | L | 100 | 90 | 90 |
| מידות כוללות (אורך x רוחב x גובה) | mm | 2600 * 1850 * 2000 | 3250 * 1860 * 2000 | 3950 * 1860 * 2000 |
| משקל המכונה | KG | 3000 | 4000 | 5500 |
